1ª QUESTÃO | |||||||||||
Os softwares utilizados para a área de arquitetura e design de interiores agilizam muito o processo de construção de projetos. Existem, hoje, muitas novidades na área, tanto para aplicações comerciais ou até mesmo gratuitas. Vale a ressalva de que os softwares de uso comercial podem até ser um pouco mais dispendiosos, e exigem um preparo financeiro da parte do profissional. Conhecer os diferentes comandos e atalhos de ferramentas, contribui para a agilidade e economia de tempo na hora de desenhar. Fonte: PERIN, E. G.; ABREU, R. B. de.; GOMES, S. Computação Gráfica 2D. Maringá: Unicesumar, 2019 A partir do fragmento apresentado e considerando os atalhos e respectivos comandos, avalie as afirmativas: I. Para criar blocos de mobiliários que fiquem independente das demais linhas de uma planta baixa, por exemplo, tem-se o atalho BLOCK+ENTER. II. Tanto o comando de mover quanto de criar uma view port utilizam o mesmo caminho, o atalho MV+ENTER. III. O trim, utilizado para aparar as linhas em excesso no vão de uma parede da planta-baixa, por exemplo, é acionado pelo comando E+ENTER. É correto o que se afirma apenas em: | |||||||||||
ALTERNATIVAS | |||||||||||
|
2ª QUESTÃO | |||||||||||
Ao utilizar o AutoCAD, podemos otimizar o tempo de operação por ações, como, ao acionar as devidas ferramentas, com média de três toques no teclado do seu computador, para ativar uma determinada ferramenta, evitamos o trajeto do olhar e tempo de movimentação do cursor (mouse). Cada movimento com o mouse em busca de ferramentas pode provocar certo desgaste visual pelo fato de desviar a observação do centro da tela em busca dos ícones, ou seja, os atalhos no teclado proporcionam essa facilidade e conforto ao designer que opera o programa. Fonte: PERIN, E. G.; GOMES, S.; ABREU, R. B. Computação Gráfica 2D. Maringá: UniCesumar, 2019.
Sobre o fragmento, analise as afirmativas a seguir: I. Para acionar o comando LINE por meio de atalhos, basta um clique na tecla L seguido de enter (L+ENTER). É correto o que se afirma em: | |||||||||||
ALTERNATIVAS | |||||||||||
|
3ª QUESTÃO | |||||||||||
Dentro do AutoCAD, a ferramenta de texto trabalha de forma bem parecida com a configuração de outros programas (Word, Corel etc.) e, dessa forma, a deixa mais simples e fácil de entender. Apesar de o AutoCAD ser um programa técnico, o texto se adapta, seja ele para se trabalhar em escala ou não (BALDAM; COSTA, 2013). Um dos conjuntos de ferramentas para textos é a caixa de formatação. Lembrando que essas ferramentas aparecem apenas com o texto já ativado. Quando fazemos cópias de textos de outro programa ou local, geralmente, a formatação não vem coerente ao estilo usado, por isso temos as opções de limpar todas essas formatações para, assim, configurar de maneira correta. Para isso, temos o comando clear. Fonte: PERIN, E. G.; GOMES, S.; ABREU, R. B. Computação Gráfica 2D. Maringá: UniCesumar, 2019.
Sobre o que o Clear remove, analise as afirmativas a seguir: I. Remove apenas as formatações de caracteres. É correto o que se afirma em: | |||||||||||
ALTERNATIVAS | |||||||||||
|
4ª QUESTÃO | |||||||||||
“Quando você trabalha em um desenho, deverá salvá-lo com frequência. A gravação evita que você perca o trabalho no caso de falta de energia ou outro evento inesperado.” SOBRE SALVAR DESENHOS. Autodesk Help. 13 abr. 2018. Disponível em: <https://knowledge.autodesk.com/pt-br/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2018/PTB/AutoCAD-Core/files/GUID-5692ECA7-091D-446B-B946-BC8FF893E296-htm.html> Acesso em: 30 jan. 2021. | |||||||||||
ALTERNATIVAS | |||||||||||
|
5ª QUESTÃO | |||||||||||
Você abriu o AutoCAD e procedeu aos seguintes comandos: Comando 1 – “rec+enter” – clique de botão esquerdo – “50” – “tab” – “50” – “enter” Comando 2 – “o+enter” – “15+enter” – clique de botão esquerdo no objeto desenhado no Comando 1 – clique de botão esquerdo no centro da figura. Comando 3 – “ro+enter” – clique de botão esquerdo no canto inferior esquerdo do menor objeto desenhado – “32+enter” A partir dos comandos dados, julgue as assertivas abaixo: I. A figura final obtida são dois quadrados, o maior possui dimensões de 50×50, enquanto o menor possui dimensões de 20×20 e está rotacionado 32 graus em relação ao maior. II. A figura final obtida são dois quadrados, o maior possui dimensões de 65×65, enquanto o menor possui dimensões de 50×50 e está rotacionado 32 graus em relação ao maior. III. No Comando 3, se ao invés de digitarmos “32+enter” digitássemos “-32+enter”, então o objeto selecionado terminaria na mesma posição equivalente ao comando “328+enter”. É correto o que se afirma em: | |||||||||||
ALTERNATIVAS | |||||||||||
|
6ª QUESTÃO | |||||||||||
Você abriu o AutoCAD e procedeu aos seguintes comandos: Comando 1 – “rec+enter” – clique de botão esquerdo – “50” – “tab” – “150” – “enter” Comando 2 – “co+enter” – clique de botão esquerdo – seleção do objeto desenhado no Comando 1 – “enter” – clique de botão esquerdo no canto inferior esquerdo do objeto desenhado – arrastar o mouse para à direita e digitar “72+enter”. Os Comandos foram executados com o “ortho” ligado e todas as opções do “object snap” selecionadas e ligadas. A disso, julgue as assertivas abaixo: I. Se o botão “ortho” estiver ligado, então, após a execução dos Comandos 1 e 2, a cópia do retângulo andará na horizontal e não estará posicionada sobre o retângulo original. II. Se os botões “ortho” e “snap” estiverem desligados, então, após a execução dos Comandos 1 e 2, o retângulo original ficará parado, e sua cópia não estará sobre o original. III. No Comando 2, se ao invés de selecionarmos o canto inferior esquerdo selecionarmos o centro do retângulo e terminarmos o Comando, então a cópia do retângulo não ficará sobreposta ao retângulo copiado e a distância entre os cantos inferiores esquerdos dos dois retângulos continuará a ser de 72 unidades de medida. É correto o que se afirma em: | |||||||||||
ALTERNATIVAS | |||||||||||
|
7ª QUESTÃO | |||||||||||

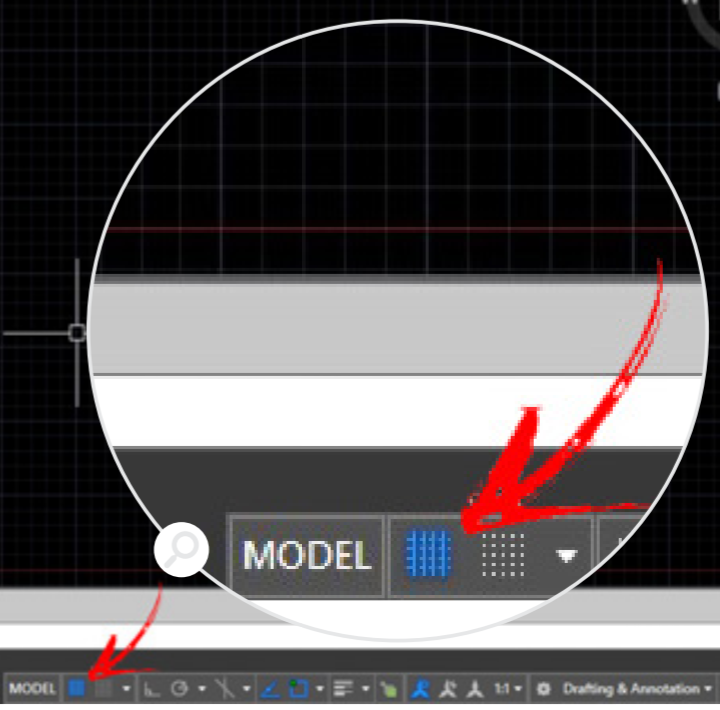

O AutoCAD é um software reconhecido como essencial para desenhos simples e complexos, que pode substituir o moroso processo de fazer os desenhos técnicos de forma manual. Esse programa possui uma variedade de ferramentas e comandos que possibilitam o desenvolvimento de projetos por meio do computador. Uma dessas ferramentas é o GRIDMODE, situado na parte inferior da tela, conforme imagem a seguir.
PERIN, Evandro G.; GOMES, Sérgio; ABREU, Rodrigo Barbosa de. Computação Gráfica 2D. Maringá – PR.:UniCesumar, 2017. (adaptado) A respeito da ferramenta GRIDMODE, avalie as afirmações a seguir. I – O Grid existe na área de trabalho do AutoCAD e é usada de modo individual, não podendo ser combinada com outras ferramentas. É correto o que se afirma em: | |||||||||||
ALTERNATIVAS | |||||||||||
|
8ª QUESTÃO | |||||||||||

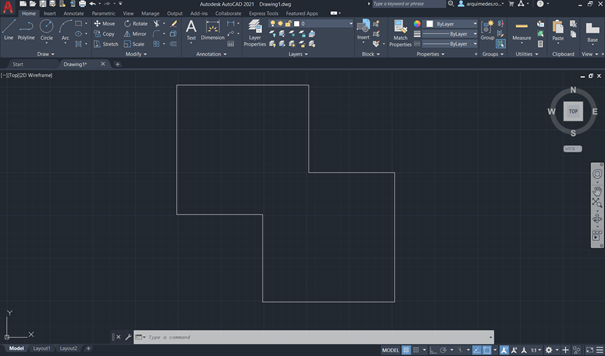

Observe o desenho, a seguir, produzido no AutoCAD: Fonte: o Autor. Sobre o desenho apresentado, avalie as assertivas a seguir. I. É possível produzir um retângulo a partir do atalho de teclado « rec+enter ». Em seguida, com o comando « co + enter » ou « cp + enter » é possível realizar a cópia do primeiro retângulo. Para criar a intersecção entre eles, é possível a utilização do comando « mo+enter ». Por fim, para cortar a intersecção entre as duas figuras basta utilizar o comando « trim+enter ». PORQUE II. Caso seja formado a partir da interseção de dois retângulos, após o comando « trim+enter », as linhas que sobram não formarão um único objeto de desenho. Para uní-los é possível utilizar o comando « join+enter ». É correto o que se afirma em: | |||||||||||
ALTERNATIVAS | |||||||||||
|
9ª QUESTÃO | |||||||||||
De acordo com o Departamento de Expressão Gráfica da UFPR, a padronização da ABNT para os formatos das folhas A são “baseados em um retângulo de área igual a 1m2 (formato A0). A partir deste formato básico são obtidos os demais formatos da série A: A1, A2, A3 e A4, através da divisão dos retângulos obtidos sempre ao meio”. Disponível em: <https://www.exatas.ufpr.br/portal/degraf_deise/wp-content/uploads/sites/9/2014/09/Formato-de-Papel-e-Legenda.pdf>. No momento de elaboração de uma prancha em AutoCAD, deve-se escolher o tamanho do papel entre algumas dessas opções, como, por exemplo, A1, A2 e A3. Considerando o que foi abordado a respeito da configuração do tamanho da folha para a prancha, avalie as afirmações a seguir: I . Para alterar a dimensão do papel ou configurar um novo, deve-se usar a ferramenta Page Setup. II. Para mudar o tamanho da folha do AutoCAD, deve-se, inicialmente, ir no menu de ferramentas e procurar pela opção Layout. III. Ao acessar a ferramenta Page Setup, tem-se a opção Import, que serve para criar uma nova configuração de página. É correto o que se afirma em: | |||||||||||
ALTERNATIVAS | |||||||||||
|
10ª QUESTÃO | |||||||||||
Para desenhar uma linha em um ângulo específico, ative a ferramenta, clique o ponto de origem, arraste o cursor de modo que estenda essa linha(line). Feito isso, observe que será necessário digitar o comprimento dessa linha, vamos usar o exemplo de 2.5 metros, ao digitar e dar enter, ela vai fixar no ângulo 0°, no entanto, como se deseja que essa linha esteja em um determinado ângulo, o projetista vai digitar a metragem dela e ao invés de dar enter, usará uma determinada tecla do teclado mudando o campo para digitar o ângulo desejado, ao dar um toque nesta tecla a linha ganhará a dimensão desejada. Fonte: PERIN, E. G.; ABREU, R. B. de.; GOMES, S. Computação gráfica 2D. Maringá: Unicesumar, 2019.
A(s) tecla(s) que deve(m) ser pressionada(s) para atribuir angulação: | |||||||||||
ALTERNATIVAS | |||||||||||
|
